バイナリ・グレイコード出力変換器 NCX
製品概要

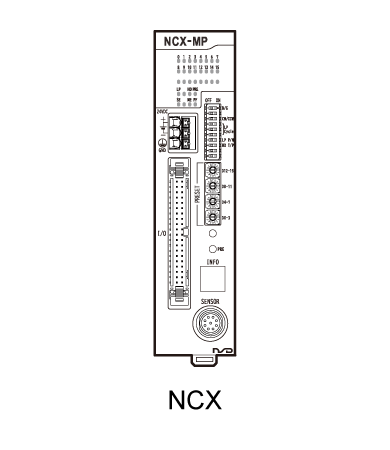

NCXはエヌエスディの位置検出センサであるアブソコーダの変換部です。アブソコーダ検出器と組み合わせることで、位置情報をバイナリ・グレイコードで出力します。
特長
設置場所に左右されない広角視野を実現
どの角度から見てもLED点灯時の表記を正確に認識できます。
シンク接続（NPN）ソース接続（PNP）を配線で切換え可能
従来は接続タイプに合わせて機種選定が必要でしたが、配線でNPNとPNPどちらにも対応できるようになりました。
バイナリ/グレイコード出力をスイッチ切換えで選択可能
出力コードをスイッチ切換えで簡単に選択できます。
位置データを簡単に変更可能
任意の値にロータリスイッチを設定しスイッチを押すだけで、簡単に位置データを変更できます。
モバイル端末で取扱説明書やシリアルナンバーを確認可能
本体正面のQRコードをモバイル端末で読み取れば、製品情報と取扱説明書が簡単に確認できます。
形式選定
NCX-[1]
- [1]適用検出器
-
記号 検出器 VP VRE-P028/VRE-P062 V2 VRE-16TS062 MP MRE-32SP062/MRE-G□SP062(□：64/128/160/256/320) LW VLS-256PWB/VLS-512PWB/VLS-1024PW LY VLS-512PYB/VLS-1024PYB/VLS-2048PY
上記以外の仕様につきましてはお問い合わせください。
システム構成
仕様
一般仕様
| 項目 | 仕様 |
|---|---|
| 電源電圧 | DC24V |
| 許容電源電圧変動 | DC20.4～28.8V(リップルを含む) |
| 消費電力 | 7W以下 |
| 絶縁抵抗 | DC電源端子一括とアース間 20MΩ以上(DC500Vメガにて) |
| 耐電圧 | DC電源端子一括とアース間 AC500V 60Hz 1分間 |
| 耐振動 | 20m/s2 10〜500Hz・5分×10サイクル・3方向(IEC60068-2-6に準拠) |
| 使用周囲温度 | 0〜+55℃(氷結しないこと) |
| 使用周囲湿度 | 5〜95%RH(結露しないこと) |
| 使用周囲雰囲気 | 腐食性ガスがなく、塵埃がひどくないこと |
| 保存周囲温度 | -25〜+70℃ |
| 接地 | D種接地(第3種接地) |
| 構造 | 盤内蔵型 |
| 取付方法 | 2点ネジ取付け または DINレール取付け いずれかの方法で取付け可能 |
| 外形寸法(mm) | 39(W)×155(H)×93(D) [詳細は外形図参照のこと] |
| 質量 | 約0.3kg |
性能仕様
| 項目 | 仕様 | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | NCX-VP | NCX-V2 | NCX-MP | NCX-LW | NCX-LY | ||
| 検出軸数 | 1 | ||||||
| 位置データサンプリングタイム | 0.2ms | 0.1ms | 0.1ms | 0.1ms | 0.1ms | ||
| ステータス 出力信号 |
ラッチパルス： 位置データ読込 タイミング信号 |
1点 | |||||
| センサ未接続エラー | 1点 | ||||||
| エラー | 2点 | 1点 | 2点 | 2点 | 2点 | ||
| 入力信号 | プリセット：1点 ホールド：1点 |
||||||
| プリセット値設定スイッチ (パネル面) |
プリセット(位置データ設定) | ||||||
| プリセットボタン (パネル面) |
|||||||
| 機能設定 スイッチ (パネル面) |
位置データ出力コード設定(バイナリコード／グレイコード)：1点 | ||||||
| 位置データ増加方向設定(CW／CCW)：1点 | |||||||
| ラッチパルス極性設定：1点 | |||||||
| 位置データ 更新周期 |
高速 | - | 0.1ms | 0.1ms | 0.1ms | 0.1ms | |
| 0.2ms | 0.2ms | 0.2ms | 0.2ms | 0.2ms | |||
| 0.4ms | 0.4ms | 0.4ms | 0.4ms | 0.4ms | |||
| 0.8ms | 0.8ms | 0.8ms | 0.8ms | 0.8ms | |||
| 1.6ms | 1.6ms | 1.6ms | 1.6ms | 1.6ms | |||
| 3.2ms | - | - | - | - | |||
| 低速 | 12.8ms | 12.8ms | 12.8ms | 12.8ms | 12.8ms | ||
| 25.6ms | 25.6ms | 25.6ms | 25.6ms | 25.6ms | |||
| 51.2ms | 51.2ms | 51.2ms | 51.2ms | 51.2ms | |||
| ホールド方式 | トランスペアレント方式 | ||||||
| PCシンクロ方式 | |||||||
| モニタLED | 位置データ，ラッチパルス出力、ホールド入力状態、プリセット入力状態 センサ未接続エラー、ハードウェアエラー、メモリエラー、電源電圧低下エラー |
||||||
アブソコーダ検出器の分割数・分解能・ケーブル長
VRE 1回転型
| 項目 | 仕様 | ||
|---|---|---|---|
| 形式 | NCX-VP | NCX-V2 | |
| 出力コード | バイナリ／グレイ | ||
| 適用検出器 | VRE-P028, VRE-P062 | VRE-16TS062 | |
| 総回転回数 | 1 | ||
| 分割数 | 8192(213) | 65536(216) | |
| 最大センサ
ケーブル長 |
標準(S) | 100m | - |
| ロボット(RBT) | 100m | 100m | |
MRE 多回転型
| 項目 | 仕様 | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | NCX-MP | ||||||
| 出力コード | バイナリ／グレイ | ||||||
| 適用検出器 | MRE- 32SP |
MRE- G64SP |
MRE- G128SP |
MRE- G160SP |
MRE- G256SP |
MRE- G320SP |
|
| 総回転回数 | 32 | 64 | 128 | 160 | 256 | 320 | |
| 1回転分割数 | 2048 | 1024 | 512 | 409.6 | 256 | 204.8 | |
| 総分割数 | 65536(216) | ||||||
| 最大センサ ケーブル長 |
標準(S) | 100m | 100m | ||||
| ロボット(RBT) | 40m | 70m | |||||
VLS 直線型
| 項目 | 仕様 | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | NCX-LW | NCX-LY | |||||
| 出力コード | バイナリ／グレイ | ||||||
| 適用検出器 | VLS- 256PWB |
VLS- 512PWB |
VLS- 1024PW |
VLS- 512PYB |
VLS- 1024PYB |
VLS- 2048PY |
|
| 分解能 | 0.00781 mm |
0.0156 mm |
0.03125 mm |
0.00781 mm |
0.0156 mm |
0.03125 mm |
|
| 総分割数 | 32768(215) | 65536(216) | |||||
| 最大センサ ケーブル長 |
標準(S) | 100m | 60m | ||||
| ロボット (RBT) |
50m | 30m | |||||
入出力仕様
| 項目 | 仕様 | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | NCX-VP | NCX-V2 | NCX-MP | NCX-LW | NCX-LY | ||
| 入力 | 入力信号 | PRE(プリセット)：1点 HD(ホールド)：1点 |
|||||
| 入力回路 | DC入力(シンク接続・ソース接続どちらでも可能) | ||||||
| 絶縁方式 | フォトカプラ | ||||||
| 入力論理 | 負論理(シンク接続)／正論理(ソース接続) | ||||||
| 定格入力電圧 | DC12／24V(DC27Vmax.) | ||||||
| 定格入力電流 | 10mA(DC24V時) | ||||||
| ON電圧 | DC10V以上 | ||||||
| OFF電圧 | DC4V以下 | ||||||
| 出力 | 出力信号 | 位置データ | D0〜D12： 13点 |
D0〜D15： 16点 |
D0〜D15： 16点 |
D0〜D14： 15点 |
D0〜D15： 16点 |
| ラッチパルス： 位置データ読込 タイミング信号 |
LP：1点 | LP：1点 | LP：1点 | LP：1点 | LP：1点 | ||
| センサ未接続 エラー |
SE：1点 | SE：1点 | SE：1点 | SE：1点 | SE：1点 | ||
| エラー | ERR, ERR： 2点 |
ERR： 1点 |
ERR, ERR： 2点 |
ERR, ERR： 2点 |
ERR, ERR： 2点 |
||
| 出力回路 | オープンドレイン(シンク接続・ソース接続どちらでも可能) | ||||||
| 絶縁方式 | D0~D15, LP, SE：デジタルアイソレータ ERR, ERR：フォトカプラ |
||||||
| 出力論理 | D0～D15：負論理(シンク接続)／正論理(ソース接続) SE：正論理(シンク接続)／負論理(ソース接続) ERR：負論理(シンク接続)／正論理(ソース接続) ERR：正論理(シンク接続)／負論理(ソース接続) |
||||||
| 出力極性 | LP：スイッチにより切替え | ||||||
| 定格負荷電圧 | DC5／12／24V(DC30Vmax.) | ||||||
| 最大負荷電流 | D0〜D15, LP, SE：50mA／点 ERR, ERR：100mA／点 |
||||||
| ON時最大電圧降下 | 0.8V | ||||||
外形図
