本質安全防爆検定合格品

製品概要

本質安全防爆検定合格品 EX (防爆製品、エンコーダ)

本質安全防爆構造Ex ia IIB T4 Ga または Ex ia IIB T4に対応した製品です。
位置検出センサ(アブソコーダ)とテンションメータ(VR TENSION)をご用意しています。
アブソコーダ検出器またはテンションセンサと、変換器またはアンプの間に安全保持器を介在させることで、防爆を実現できます。
アブソコーダ検出器またはテンションセンサと安全保持器は最大200mまで延長できます。
本質安全防爆検定合格品ですので、エアパージや防爆配管が不要であり、大掛かりな工事なしで防爆を実現できます。

お問い合わせはこちら

防爆電気機器の規格 (国際規格に整合した技術的基準)

Ex ia IIB T4 Ga

①国際規格IEC2015に整合した防爆構造のシンボル
②防爆構造の種類
  • ia:本質安全防爆構造
③防爆電気機器のグループ
  • II:工場・事業所用のもの
④防爆電気機器のグループ
  • B:分類Bの爆発性ガスに適用できる。
⑤温度等級最高表面温度
  • T4:135℃
⑥機器保護レベルEPL
  • Ga:極めて高い保護レベルを持つ機器であって、爆発性ガス雰囲気で使用し、通常運転中、想定内の機能不全時または希な機能不全時でも点火源とはならないもの

Ex ia IIB T4

①国際規格IEC2006に整合した防爆構造のシンボル
②防爆構造の種類
  • ia:本質安全防爆構造
③防爆電気機器のグループ
  • II:工場・事業所用のもの
④防爆電気機器のグループ
  • B:分類Bの爆発性ガスに適用できる。
⑤温度等級最高表面温度
  • T4:135℃



海外でのご使用について
エヌエスディの本質安全防爆検定合格品は国際規格に整合した技術的基準に基づいて、産業安全技術協会の認定を受けていますが、海外ではそれぞれの国ごとに再度、各国の検定機関の認定を受ける必要があります。
国ごとに事情が異なりますので、海外での使用を検討される場合はお問い合わせください。

アブソコーダ(防爆エンコーダ)

システム構成

図:本質安全防爆型検定品 システム構成 (防爆製品、エンコーダ)

アブソコーダ検出器またはセンサを危険場所に設置します。
安全保持器、変換器・コントローラを非危険場所に設置します。



製品一覧

アブソコーダ検出器 防爆延長ケーブル 安全保持器 接続ケーブル 製品形式

1回転型
VRE-EX2P028SAB

写真:1回転型VRE-EX2P028SAB

Ex ia IIB T4 Ga

4P-EP-5152-(Max.100m)
(ロボットケーブル)

BA-3PEX2-G
第TC22719X号 *1

写真:安全保持器 BA-3PEX2-G

4P-S-0140-(Max.5m) NCV-20NBNVP-EXI
変換器 出力=バイナリ
4P-EP-S-6465-(Max.200m)
(標準ケーブル)
NCV-20NGNVP-EXI
変換器 出力=グレイ

1回転型
VRE-EX2P062□□B

写真:1回転型VRE-EX2P062□□B

Ex ia IIB T4 Ga

4P-EP-5152-(Max.100m)
(ロボットケーブル)

BA-3PEX2-G
第TC22720X号 *1

写真:安全保持器 BA-3PEX2-G

NPG-10NAAVP-EXI
パルパル 出力=A/B/Z相パルス
4P-EP-S-6465-(Max.200m)
(標準ケーブル)

1回転型
VRE-EXI10TP058MSB

写真:1回転型VRE-EXI10TP058MSB

Ex ia IIB T4

4P-EP-5152-(Max.100m)
(ロボットケーブル)

BA-3PEXI-VT
第TC20269号

写真:安全保持器 BA-3PEXI-VT

4P-S-0140-(Max.5m) NPG-10NAAVT-EXI
パルパル 出力=A/B相パルス出力
4P-EP-S-6465-(Max.200m)
(標準ケーブル)

多回転型
MRE-EX2-32SP061□□B

写真:多回転型MRE-EX2-32SP061□□B

Ex ia IIB T4 Ga

4P-EP-5152-(Max.60m)
(ロボットケーブル)

BA-4PEX2-MR
第TC22721X号 *1

写真:安全保持器 BA-4PEX2-MR

4P-S-0140-(Max.5m) NCV-20NBNMR-EXI
変換器 出力=バイナリ
4P-EP-S-6465-(Max.100m)
(標準ケーブル)
NCV-20NGNMR-EXI
変換器 出力=グレイ

多回転型
MRE-EX2G□SP061F□B

写真:多回転型MRE-EX2G□SP061F□B

Ex ia IIB T4 Ga

4P-EP-5152-(Max.100m)
(ロボットケーブル)

BA-4PEX2-MR
第TC22722X号 *1

写真:安全保持器 BA-4PEX2-MR

VM-2CC-EXI (CC-Link対応変換器)
ネットワーク変換器 出力=バイナリ
4P-EP-S-6465-(Max.200m)
(標準ケーブル)

直線型
(サブミクロンアブソコーダ)
VLS-EXI1.64SS6AB

写真:直線型(サブミクロンアブソコーダ)VLS-EXI1.64SS6AB

Ex ia IIB T4

3S-EP-5152-(Max.100m)
(ロボットケーブル)

BA-3SEXI-P
第TC18136号

写真:安全保持器 BA-3SEXI-P

3S-S-0140-
(Max.5m)-S045
VL-2-S1-EXI
変換器 出力=バイナリ

直線型
VLS-EX2-8PSM□□□

写真:直線型VLS-EX2-8PSM□□□

Ex ia IIB T4 Ga

4P-EP-5152-(Max.60m)
(ロボットケーブル)

BA-3PEX2-P
第TC22547X号

写真:安全保持器 BA-3PEX2-P

4P-S-0140-(Max.5m) NCV-20NBNLP-EXI
変換器 出力=バイナリ
4P-EP-S-6465-(Max.120m)
(標準ケーブル)
NCV-20NGNLP-EXI
変換器 出力=グレイ

シリンダ型
IRS-EXI51.2P12□□FAB□

写真:シリンダ型IRS-EXI51.2P□□□□AB□

Ex ia IIB T4

4P-EP-5152-(Max.100m)
(ロボットケーブル)

BA-3PEXI-C
第TC18589号 *1

写真:安全保持器 BA-3PEXI-C

4P-S-0140-(Max.5m) NCV-30NBNLC-EXI
変換器 出力=バイナリ
4P-EP-S-6465-(Max.200m)
(標準ケーブル)

シリンダ型
IRS-EXI51.2P18□□□AB□

写真:シリンダ型IRS-EXI51.2P□□□□AB□

Ex ia IIB T4

4P-EP-5152-(Max.100m)
(ロボットケーブル)

BA-3PEXI-C
第TC18590号 *1

写真:安全保持器 BA-3PEXI-C

4P-EP-S-6465-(Max.200m)
(標準ケーブル)

シリンダ型
IRS-EXI51.2P30□□PAB□

写真:シリンダ型IRS-EXI51.2P□□□□AB□

Ex ia IIB T4

4P-EP-5152-(Max.100m)
(ロボットケーブル)

BA-3PEXI-C
第TC18591号 *1

写真:安全保持器 BA-3PEXI-C

4P-EP-S-6465-(Max.200m)
(標準ケーブル)

*1:接続される検出器により安全保持器の検定合格番号が異なります。使用する検出器に対応した安全保持器をご選定ください。

VR TENSION®(防爆テンションメータ)

システム構成

図:本質安全防爆型検定品 システム構成 (テンションセンサ、テンションアンプ)

テンションセンサを危険場所に設置します。
安全保持器、テンションアンプを非危険場所に設置します。



製品一覧

テンションセンサ 防爆延長ケーブル 安全保持器 接続ケーブル テンションアンプ

定格荷重 1.96N
TMS-EX2ST002A□□

写真:TMS-EX2ST002A□□

Ex ia IIB T4 Ga

4P-EP-9252-(Max.100m)-S060
(ロボットケーブル)
4P-EP-S-9265-(Max.100m)-S060
(標準ケーブル)

図:防爆延長ケーブル

   または
4P-EP-9290-(Max.100m)-S060
(ロボットケーブル)
4P-EP-S-9290-(Max.100m)-S060
(標準ケーブル)

図:防爆延長ケーブル

TMB2-MTL7761PAC
(センサ1軸あたり安全保持器が2個必要です。)
第TC22505X号 *2

写真:安全保持器 TMB2-MTL7761PAC

4P-S-0192-(Max.5m)-S060 TMA-A20NAN-EXI
アナログ電圧/電流 2CH出力

定格荷重 4.9N
TMS-EX2SS005A□□

写真:TMS-EX2SS005A□□

Ex ia IIB T4 Ga

4P-EP-9252-(Max.100m)-S060
(ロボットケーブル)
4P-EP-S-9265-(Max.100m)-S060
(標準ケーブル)

図:防爆延長ケーブル

   または
4P-EP-9290-(Max.100m)-S060
(ロボットケーブル)
4P-EP-S-9290-(Max.100m)-S060
(標準ケーブル)

図:防爆延長ケーブル

TMB2-MTL7761PAC
(センサ1軸あたり安全保持器が2個必要です。)
第TC22491X号 *2

写真:安全保持器 TMB2-MTL7761PAC

4P-S-0192-(Max.5m)-S060 TMA-A20NAN-EXI
アナログ電圧/電流 2CH出力

定格荷重 19.6N
TMS-EX2S02A□□
定格荷重 49N
TMS-EX2S05A□□

写真:TMS-EX2S02A□□, TMS-EX2S05A□□

Ex ia IIB T4 Ga

定格荷重 98N
TMS-EX2A10A□□
定格荷重 196N
TMS-EX2A20A□□
定格荷重 490N
TMS-EX2A50A□□

写真:TMS-EX2A10A□□, TMS-EX2A20A□□, TMS-EX2A50A□□

Ex ia IIB T4 Ga

定格荷重 980N
TMS-EX2B100A□□
定格荷重 1960N
TMS-EX2B200A□□
定格荷重 2940N
TMS-EX2B300A□□

写真:TMS-EX2B100A□□, TMS-EX2B200A□□, TMS-EX2B300A□□

Ex ia IIB T4 Ga

*2:接続されるテンションセンサにより安全保持器の検定合格番号が異なります。使用するテンションセンサに対応した安全保持器をご選定ください。

コンバーティング業界向けアプリケーションのご紹介

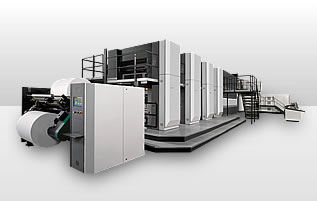

コンバーティング(Converting)とはコーティング、ラミネーティング、プリンティング、スリッティングなど、多彩な要素技術を組み合わせた「集積技術」であり、この分野は製紙、フィルム、ガラス、繊維、リチウム電池など様々な業界が関わりを持っています。
