耐環境型 バイナリ・グレイコード出力変換器 NCV-30H

製品概要

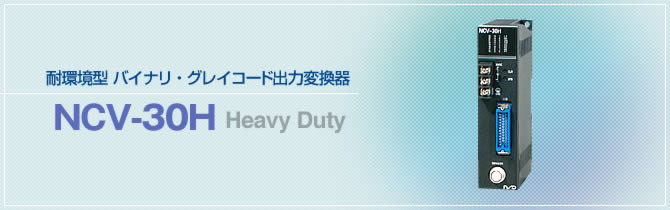

耐環境型 バイナリ・グレイコード出力変換器 NCV-30H Heavy Duty

NCV-30Hはエヌエスディの位置検出センサであるアブソコーダの変換部です。アブソコーダ検出器と組み合わせることで、位置情報をバイナリ・グレイコードで出力します。

資料ダウンロードはこちら   お問い合わせはこちら

形式選定

NCV-30H[1][2][3]

[1]出力コード
記号 出力コード
B バイナリ
G グレイ
[2]出力方式
記号 出力方式
N シンクタイプ
[3]適用検出器
記号 検出器
LC CYLNUC,Inrodsensor(IRS-51.2P)
L8 VLS-8SM

L8はバイナリのみです。

システム構成

組み合わせて使用

  • 検出器
    •
    •
    • 耐環境型 直線型(VLS)
    •
    •
    •
    •
    •
    • 耐環境型 シリンダ内蔵型(Inrodsensor)
    •
    •
    •
    • 耐環境型 センサ一体型シリンダ(CYLNUC)
  • センサケーブル
    • センサケーブル 耐環境型 3S-S-0144,3S-RBT-0144,3S-URT-0144,3S-S-4344,3S-RBT-4344,3S-URT-4344,3S-HRT-5152,3S-S-9044,3S-RBT-9044,3S-URT-9044,3S-HRT-9052,3S-S-0190,3S-RBT-0190,3S-URT-0190
    • センサケーブル 耐環境型 4P-S-0144,4P-RBT-0144,4P-URT-0144,4P-S-4344,4P-RBT-4344,4P-URT-4344,4P-HRT-4344,4P-S-9044,4P-RBT-9044,4P-URT-9044,4P-HRT-9044,4P-S-0190,4P-RBT-0190,4P-URT-0190
    • センサケーブル 耐環境型 4P-S-0144,4P-RBT-0144,4P-URT-0144,4P-S-4344,4P-RBT-4344,4P-URT-4344,4P-HRT-4344,4P-S-9044,4P-RBT-9044,4P-URT-9044,4P-HRT-9044,4P-S-0190,4P-RBT-0190,4P-URT-0190
  • 変換器・コントローラ
    • NCV-30H

仕様

一般仕様

項目 仕様
電源電圧 DC24V±10%(リップルを含む)
消費電力 10W以下
絶縁抵抗 20MΩ以上(DC500Vメガ)[DC電源端子一括とアース間]
耐電圧 AC500V 60Hz 1分間[DC電源端子一括とアース間]
耐振動 20m/s2 10〜500Hz・5分×10サイクル・3方向(JIS C0040に準拠)
使用周囲温度 0〜+55℃(氷結しないこと)
使用周囲湿度 20〜90%RH(結露しないこと)
使用周囲雰囲気 腐食性ガスがなく、塵埃がひどくないこと
保存周囲温度 -10〜+70℃
接地 D種接地(第3種接地)
構造 盤内蔵ブックシェルフ型、DINレール取付可能
外形寸法(mm) 39(W)×155(H)×93(D)
質量 約0.4kg

性能仕様

項目 仕様
形式 NCV-30HBNLC, NCV-30HGNLC, NCV-30HBNL8
検出軸数 1
位置データ
サンプリングタイム
0.2ms
ステータス出力信号 ラッチパルス(位置データ読込タイミング信号):1点
装置正常:1点
入力信号 位置データホールド信号:1点
原点設定信号:1点
エラー解除信号:1点
パネル面操作機能 原点設定、エラー解除
スイッチ(製品裏面) 位置データ増加方向(CW/CCW)設定:1点
位置データ更新周期 高速 0.2ms
0.4ms
0.8ms
1.6ms
3.2ms
低速 12.8ms
25.6ms
51.2ms
ホールド信号方式 トランスペアレント方式
PCシンクロ方式
位置データ出力方式 バイナリコード方式
サインマグニチュードコード方式
負領域0出力方式
モニタLED 出力状態モニタ 位置データ出力,ラッチパルス出力
入力状態モニタ ホールド入力、原点設定入力、エラー解除入力
エラー状態モニタ センサ未接続エラー、センサデータエラー、メモリーエラー、
電源電圧低下エラー、-5V電源エラー、LPAエラー

アブソコーダ検出器の分割数・分解能・ケーブル長

CYLNUC アブソコーダ検出器一体型シリンダ

項目 仕様
形式 NCV-30HBNLC, NCV-30HGNLC
適用検出器 CYLNUC
アブソリュート検出範囲 12.8mm
分解能 1.5625μm
位置検出方式 セミアブソリュート方式
最大センサケーブル長 標準(S) 200m
ロボット(RBT) 100m
JKPEV-S
(1.25mm2×5P)
200m

Inrodsensor シリンダ内蔵型アブソコーダ検出器

項目 仕様
形式 NCV-30HBNLC, NCV-30HGNLC
適用検出器 IRS-51.2P
アブソリュート検出範囲 51.2mm
分解能 6.25μm
位置検出方式 セミアブソリュート方式
最大センサケーブル長 標準(S) 200m
ロボット(RBT) 100m
JKPEV-S
(1.25mm2×5P)
200m

VLS 直線型

項目 仕様
形式 NCV-30HBNL8
適用検出器 VLS-8SM
アブソリュート検出範囲 8.192mm
分解能 1μm
位置検出方式 セミアブソリュート方式
最大センサケーブル長 標準(S) 200m
ロボット(RBT) 100m
JKPEV-S
(1.25mm2×5P)

入出力仕様

項目 仕様
形式 NCV-30HBNLC, NCV-30NGNLC, NCV-30HBNL8
入力 入力信号 HD(位置データホールド):1点
ZPS (原点設定):1点
CLR (エラー解除):1点
入力回路 DC入力、フォトカプラ絶縁
入力論理 負論理
定格入力電圧 DC12〜24V (DC10.8〜26.4V)
定格入力電流 10mA (DC24V時)
ON電圧 DC10V以上
OFF電圧 DC4V以下
出力 出力信号 D0D23(位置データ):24点
NOR(装置正常):1点
LP (位置データ読込タイミング):1点
出力回路 オープンドレインシンク出力、フォトカプラ絶縁
出力論理 負論理
定格負荷電圧 DC12〜24V (DC30V Max.)
最大負荷電流 50mA
ON時最大電圧降下 0.8V以下

外形図

  • PDFダウンロード
