よくあるご質問 VS-5Fシリーズ(コントローラ) 機能・用語
Q&A番号：0110 公開日：2025年03月25日
スイッチ出力機能とは何ですか？
カム板とリミットスイッチで構成される機械式カムスイッチと同様の働きをするものです。
コントローラにON 角度とOFF 角度を設定することにより、アブソコーダ検出器のシャフト回転角度に応じてスイッチ出力がONまたはOFFします。

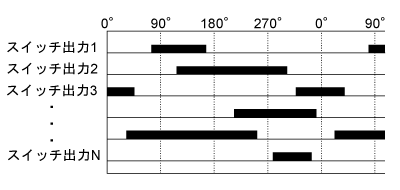

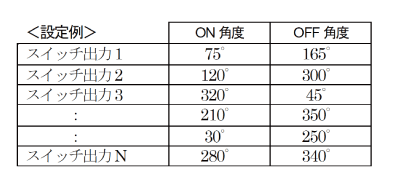

●設定値と出力の関係
・スイッチ出力1の出力は、75°≦現在位置＜165°の範囲でONします。
・スイッチ出力3は0°をまたぐ設定で、出力は320°≦現在位置、および 現在位置＜45°の範囲でONします。
対象機種：
・VS-5Fシリーズ全機種
