テンションメータ VR TENSION®
製品概要
VR TENSION(ブイアール テンション)は各種ウェブ、繊維、ワイヤに掛かる張力を測定するテンションメータです。
耐熱仕様、防水仕様、防爆仕様、耐薬品など様々な環境に最適なセンサをご用意しています。
測りたくても測れなかった過酷な環境での測定を実現します。

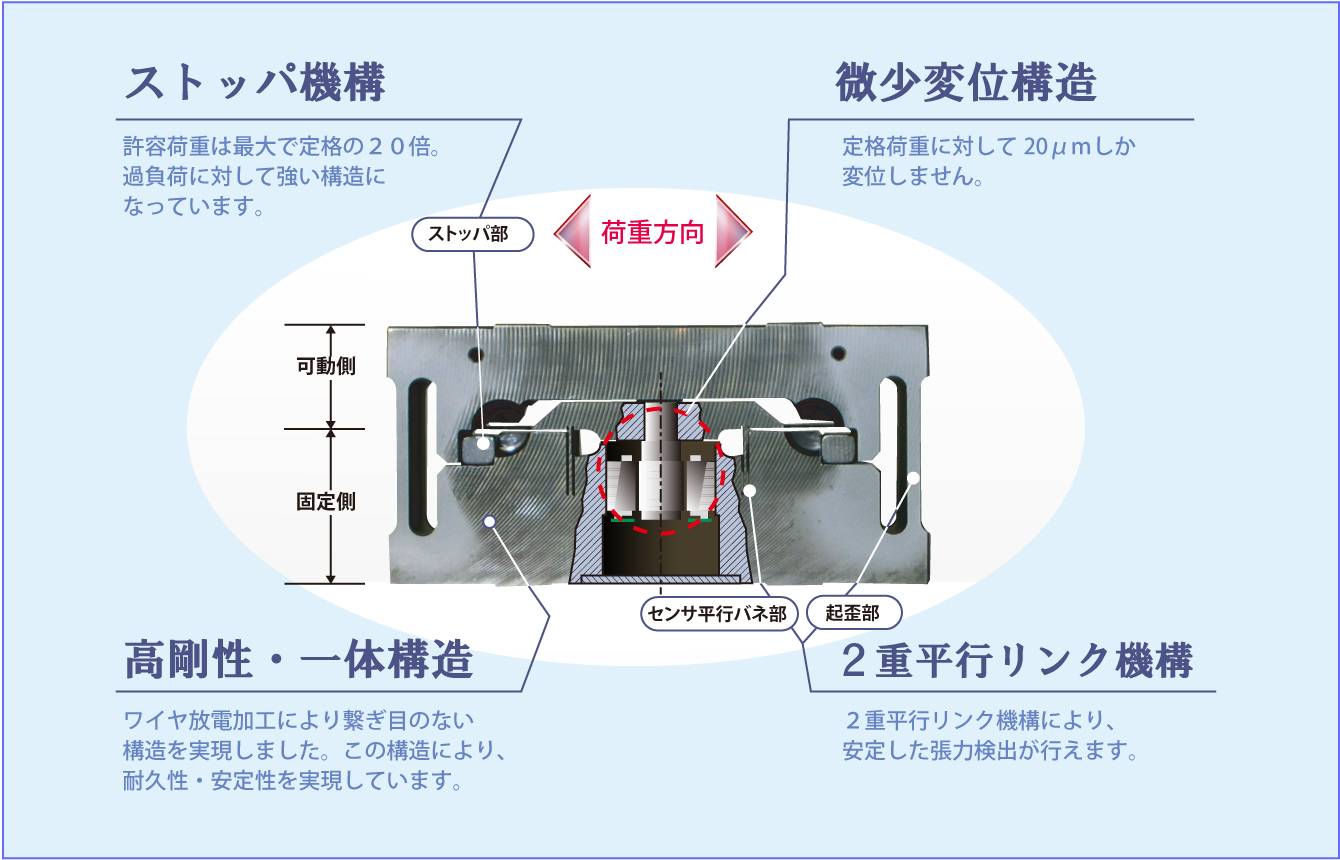

構造
設置/使用イメージ図
特長
0調不要
低張力~高張力測定/片持ちロールにも適用可能
高応答/耐熱対応
鈍角対応/超低張力検出
システム構成
防爆仕様の場合はシステム構成は異なります。詳細はお気軽にお問い合わせください。
形式選定
センサ形式
TMS-[1][2][3][4]-[特殊仕様]
- [1]定格荷重
-
記号 仕様 ST002 1.96N(0.2kgf) SS005 4.9N(0.5kgf) S02 19.6N(2kgf) S05 49N(5kgf) A10 98N(10kgf) A20 196N(20kgf) A50 490N(50kgf) B100 980N(100kgf) B200 1960N(200kgf) B300 2940N(300kgf) - [2]センサ種別
-
記号 仕様 使用温度 ※1 保護構造 A 標準 -10 ~ +60℃ IP40 B 耐熱 -10 ~ +120℃ C 耐熱特殊 -10 ~ +150℃ L 標準 -10 ~ +60℃ IP67 M 耐熱 -10 ~ +120℃ N 耐熱特殊 -10 ~ +150℃ ※1 コネクタの使用周囲温度は、-25 ~ +85℃の範囲となります。
- [3]ケーブル端末処理
-
記号 仕様 B コネクタ(NJW-2012) センサ種別記号がB,C,M,N の場合 C コネクタ(R04-PB9M-8.0A) センサ種別記号がA,L の場合 - [4]引き出しケーブル長
-
記号 仕様 無記入 2m(標準) 5 5m 10 10m 20 20m - 0 ~ 10V電圧 / 4 ~ 20mA 電流
- 2CH 出力
アンプ形式
TMA-A20NAN
仕様
センサ仕様
項目 | 仕様 | ||||
---|---|---|---|---|---|
センサ仕様 | |||||
定格荷重 | 1.96N 0.2kgf |
4.9N 0.5kgf |
19.6N 2kgf |
49N 5kgf |
|
精度 | ±1% | ||||
定格荷重歪み | 約0.02mm | ||||
再現性 | 0.2% | ||||
分解能 | 0.12mN [0.012gf] |
0.3mN [0.03gf] |
1.19mN [0.12gf] |
2.99mN [0.30gf] |
|
引き出しケーブル長 | 2, 5, 10, 20m (標準は2m) | ||||
最大ケーブル長 | 標準 | 100m(引き出しケーブルと延長ケーブルの合計) | |||
ロボット | 100m(引き出しケーブルと延長ケーブルの合計) |
※1 ST/SSシリーズは定格荷重が小さいため、他のシリーズに比べて使用範囲が狭くなります。
センサ設置方向を水平以外で使用する際はセンサ本体可動部質量や風袋荷重の質量にご注意ください。
※2 ST/SSシリーズは【2重平行リンク機構】を採用しておりません。
センサ設置をご検討される際は、センサ偏荷重を受ける構成にならないようご注意ください。
項目 | 仕様 | ||||||
---|---|---|---|---|---|---|---|
センサ仕様 | |||||||
定格荷重 | 98N 10kgf |
196N 20kgf |
490N 50kgf |
980N 100kgf |
1960N 200kgf |
2940N 300kgf |
|
精度 | ±1% | ||||||
定格荷重歪み | 約0.02mm | ||||||
再現性 | 0.2% | ||||||
分解能 | 5.98mN [0.61gf] |
11.96mN [1.22gf] |
29.9mN [3.05gf] |
59.8mN [6.10gf] |
119.6mN [12.2gf] |
179.4mN [18.3gf] |
|
引き出しケーブル長 | 2, 5, 10, 20m (標準は2m) | ||||||
最大ケーブル長 | 標準 | 100m (引き出しケーブルと延長ケーブルの合計) |
100m | ||||
ロボット | 100m (引き出しケーブルと延長ケーブルの合計) |
100m |
アンプ仕様
項目 | 仕様 |
---|---|
形式 | TMA-A20NAN |
電圧 | DC24V±10%(リップルを含む) |
消費電力 | 10W 以下 |
質量 | 約 0.4kg |
データ表示 | 7セグLED 4桁 + 符号 |
軸数 | 2軸 |
アナログフィルタ | 12Hz |
サンプリング間隔 | 0.2~20ms(0.2msの倍数をパラメータで設定) |
張力データ表示内容 | A軸、B軸、A+B軸 |
外部プリセット | 無し |
アナログ出力仕様 | 0~10V電圧、4~20mA電流 |
